В статье Вы найдете:
- Информацию по подбору дюбелей по видам стен:
- бетон и кирпич,
- газобетон,
- гипсокартон (ГКЛ) и гипсоволокнистые листы (ГВЛ). - Сравнительный анализ дюбелей по материалам:
- металл,
- пластмасса. - Расчет нагрузок на крепеж и его размеры,
Глава 1. Подбор дюбелей по материалу стены.
1.1. Виды дюбелей для бетонных и кирпичных стен

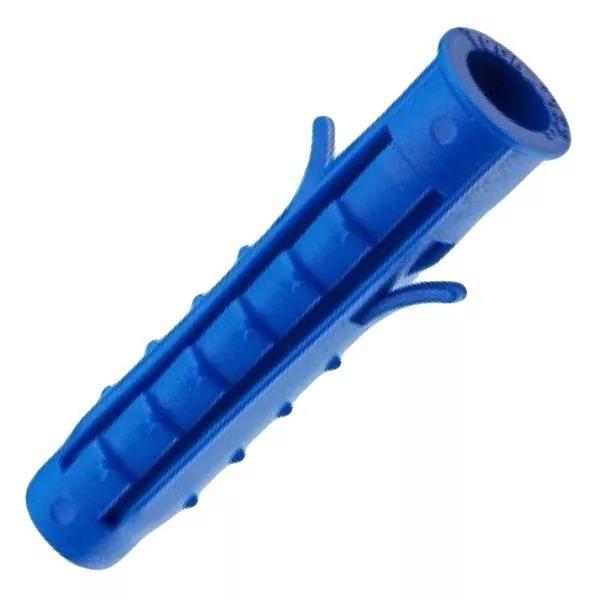

Распорный дюбель с шипами («Чапай»)
Изображение: https://avatars.mds.yandex.net/get-mpic/5335973/2a000001936cdcc04ebd796e9c546a205ce3/orig
Особенности конструкции:
- Имеет специальные зубцы.
- Оснащен двумя шипами.
- Расширяется при монтаже.
Принцип работы:
При вкручивании самореза дюбель расширяется и надежно фиксируется в стене. Шипы препятствуют проворачиванию конструкции, что особенно важно при вертикальном монтаже.

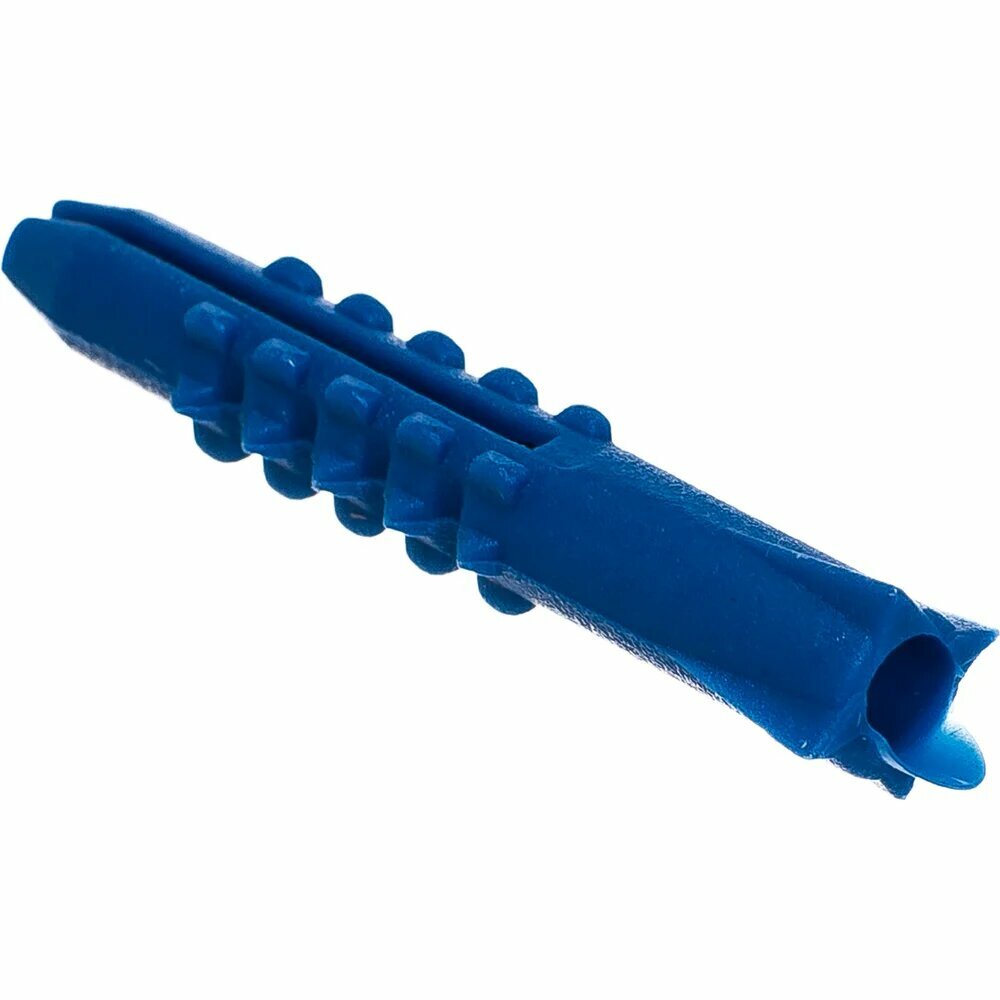

Усиленный распорный дюбель («Дюбель-ежик»)
Изображение: https://avatars.mds.yandex.net/get-mpic/3986638/2a00000190be8a7ee17f142d1c4f2d862e1b/orig
Конструктивные преимущества:
- Отсутствие шипов.
- Равномерное расширение по всей длине.
- Покрытие корпуса зубцами.
Применение:
Идеально подходит для конструкций с повышенными нагрузками. Зубцы на поверхности предотвращают проворачивание при монтаже.

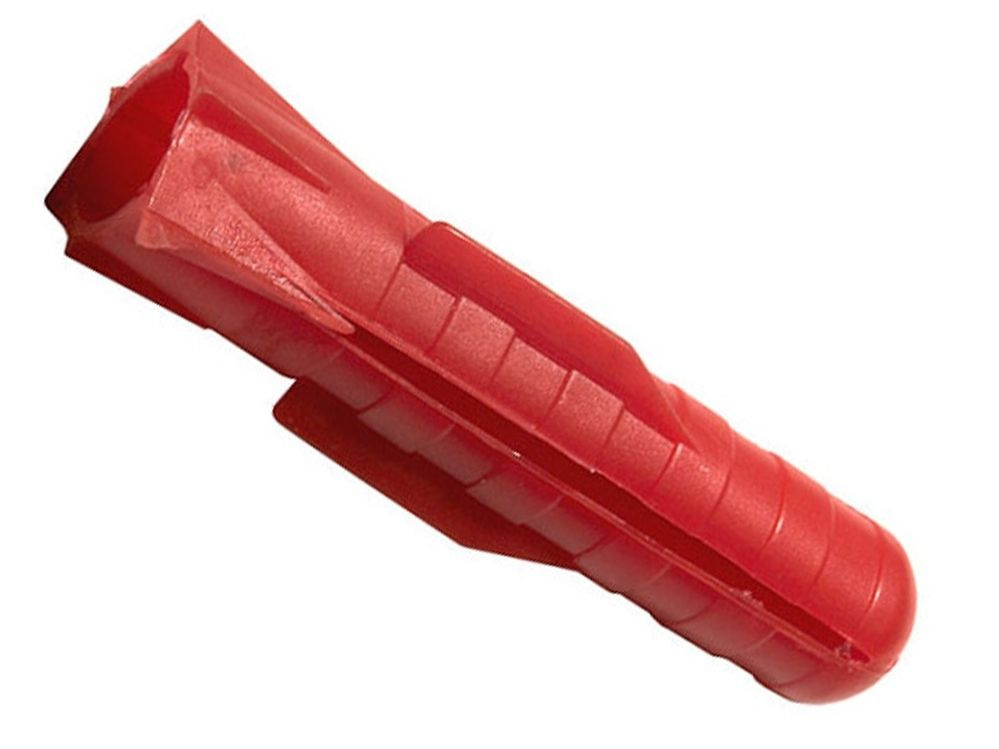

Трехраспорный дюбель (Т-дюбель)
Изображение: https://avatars.mds.yandex.net/i?id=7037fc3a3eedcced4dff08e6f2c13f6ebea96bfd-5234386-images-thumbs&n=13
Конструктивные элементы:
- Распорная часть со специальными ребрами.
- Нераспорную часть с защитным бортиком.
Области применения:
- Крепление тяжелой мебели.
- Монтаж полок.
- Установка крупногабаритных конструкций.
Преимущества:
- Высокая надежность фиксации.
- Защита от западания в отверстие.
- Способность выдерживать значительные нагрузки.
Есть еще вариант:
Изображение: https://avatars.mds.yandex.net/get-mpic/15462703/2a0000019827e5beea0e7ee83f139735cb6b/9hq
Изображение: https://belovo.3abey.ru/upload/iblock/edc/p501trkqrts3040p1s3xbruq3ponjkni.jpg

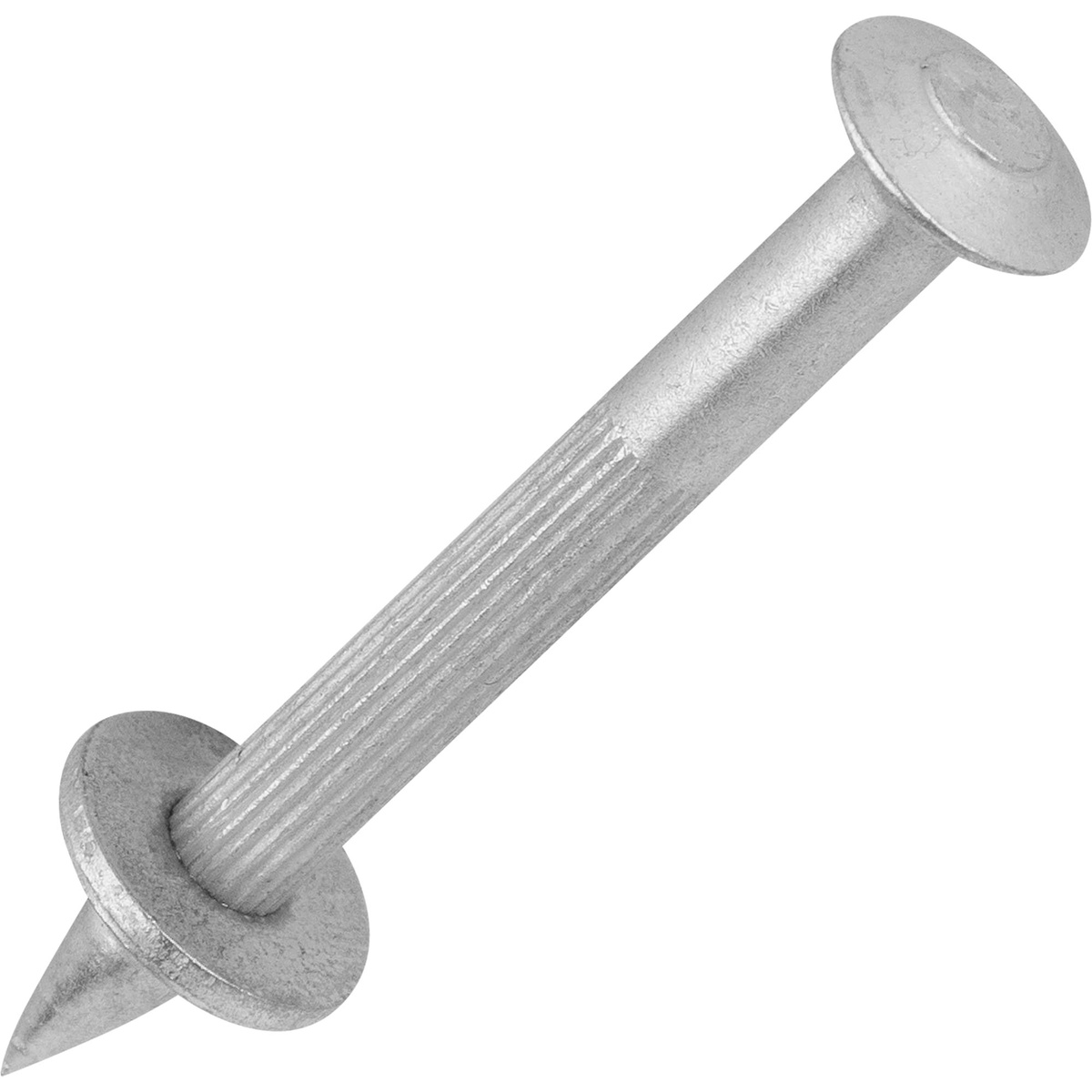

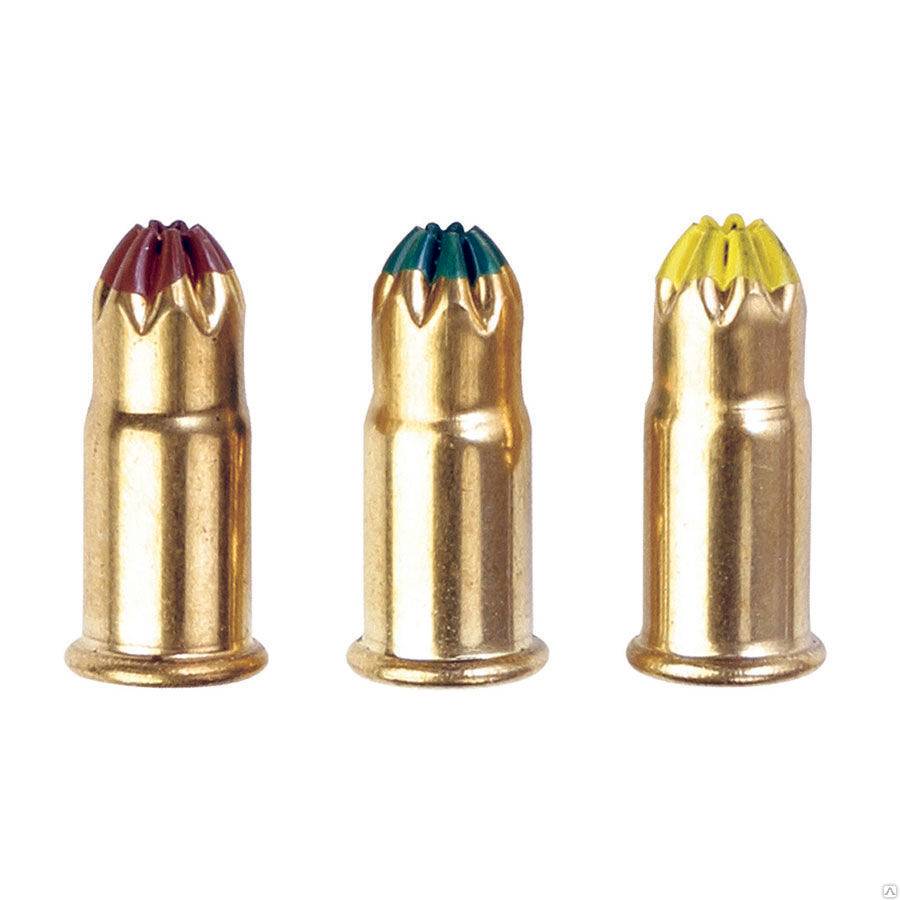

Монтажные дюбели и монтажные патроны - особая группа крепёжных изделий. Для установки требуется специальное оборудование — строительный монтажный пистолет. Поэтому данный тип крепежа преимущественно используется профессиональными строителями и монтажниками.
1.2. Вды дюбелей для газобетона, пенобетона и других пористых материалов
Газобетон и пенобетон, а также прочие материалы с пористой структурой требуют особого подхода к монтажу. Для надежного крепления в таких основаниях применяются два основных типа дюбелей:

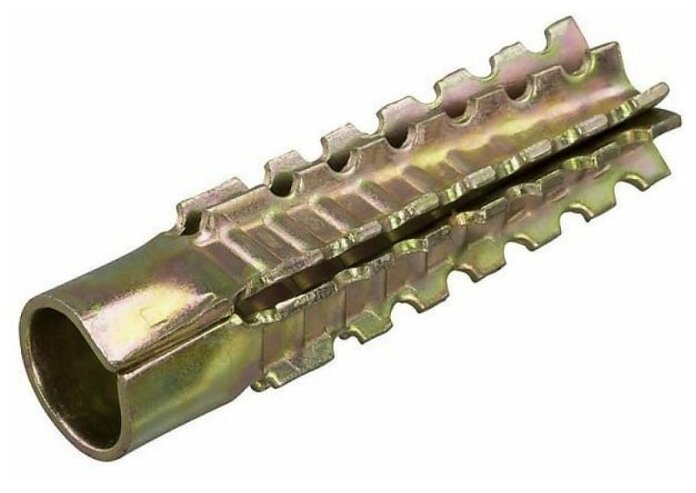

Дюбель с резцами
Изображение: https://avatars.mds.yandex.net/get-mpic/1909520/img_id7631508162865892121.jpeg/orig
Благодаря множеству режущих элементов обеспечивает прочное удержание в структуре пеноблоков.

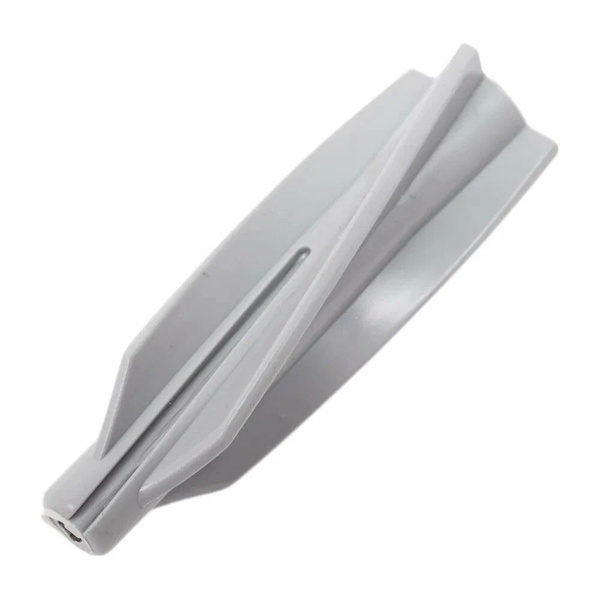

Дюбель с винтовыми ребрами
Изображение: https://avatars.mds.yandex.net/i?id=04f963fbf96395d79e5da2ed365efb2ce832d6d2-5163033-images-thumbs&n=13
Специальная конструкция с рельефными выступами гарантирует надежное сцепление с материалом основания.
1.3. Виды дюбелей для гипсокартона (ГКЛ) и гипсоволокнистых листов (ГВЛ)
При работе с гипсокартоном (ГКЛ) и гипсоволокнистыми листами (ГВЛ) используются специализированные крепежные элементы:

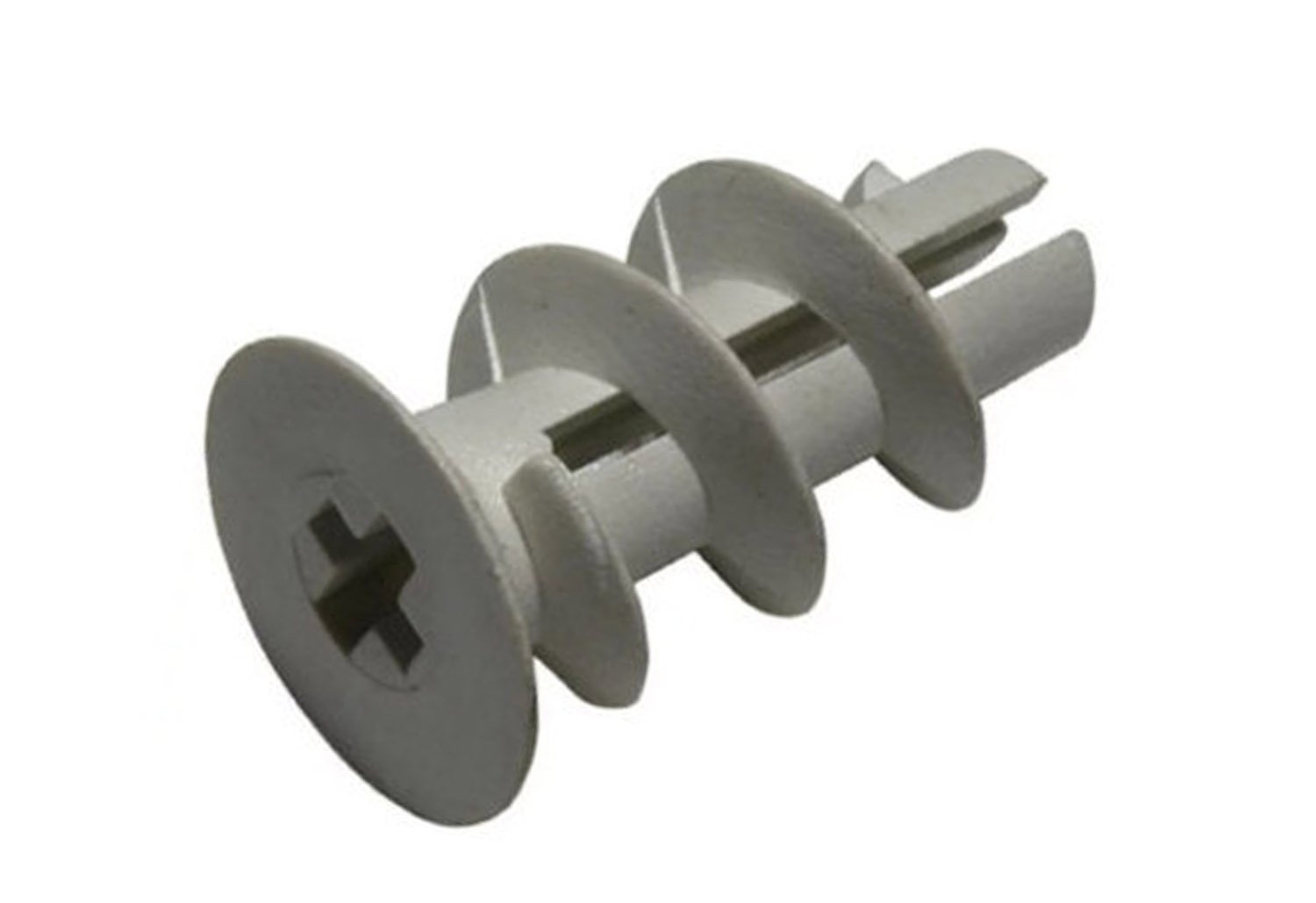

Винтовые дюбели Driva
Изображение: https://avatars.mds.yandex.net/i?id=0bacbd2dccfffdf0c24c1453716dc13cf0bd06a6-5234615-images-thumbs&n=13
Оптимальное решение для монтажа легких конструкций:
- Установка кабель-каналов.
- Монтаж декоративных плинтусов.
- Крепление осветительных приборов.

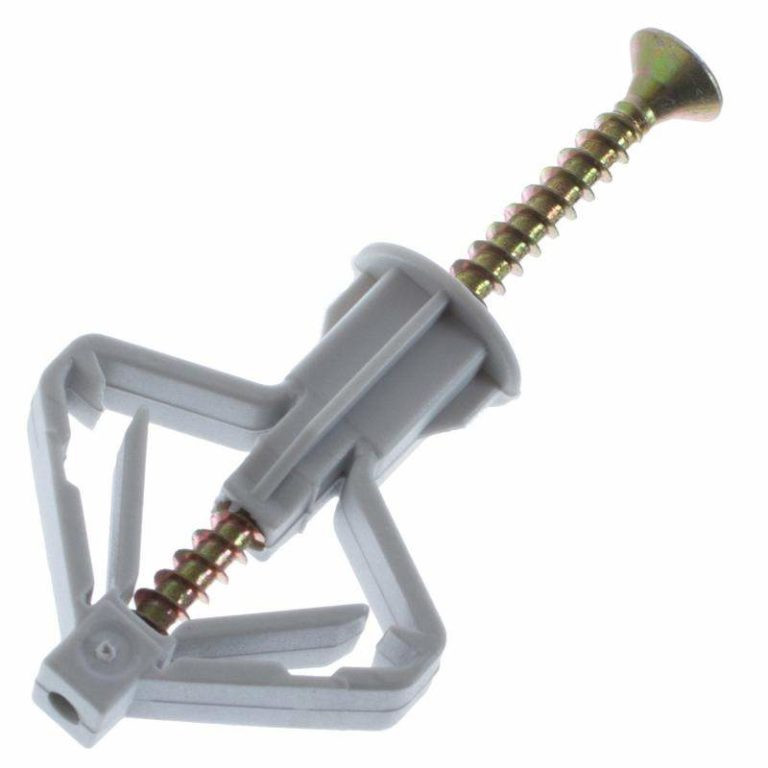

Дюбели-бабочки
Изображение: https://avatars.mds.yandex.net/i?id=3ec5734b07ee2523ee798a2264bef6cd6a9d870c-4841341-images-thumbs&n=13
Предназначены для более серьезных нагрузок (до 16 кг):
- При вкручивании происходит раскрытие специальных фиксаторов.
- Создается надежная распорка внутри материала.
- Обеспечивается максимальная прочность соединения.
Глава 2. Сравнение дюбелей по материалам изготовления
2.1. Металлические дюбели
Ключевые преимущества:
- Механическая устойчивость — демонстрируют исключительную прочность и жесткость конструкции.
- Нагрузочная способность — способны выдерживать значительные весовые нагрузки.
- Огнестойкость — абсолютная безопасность при воздействии высоких температур.
Существующие недостатки:
- Коррозионная активность — склонность к окислению при воздействии влаги.
- Чувствительность к деформации — ухудшение эксплуатационных характеристик после механического воздействия.
Материалы изготовления
Наиболее распространенный вариант — металлические дюбели из нержавеющей стали с защитным цинковым покрытием. Для особо важных монтажных задач применяются изделия из высокотехнологичных сплавов, включающих: хром, титан, другие легирующие элементы. Такие материалы обеспечивают повышенную устойчивость к коррозии, однако их применение ограничено высокой стоимостью, что делает их целесообразными только для критически важных монтажных операций.
2.2. Пластмассовые дюбели
Основные достоинства:
- Антикоррозийные свойства — полная устойчивость к окислению и воздействию влаги.
- Эластичность материала — способность сохранять первоначальные характеристики даже после значительных деформаций.
Ограничения применения:
- Пожароопасность — недопустимость использования в местах с повышенными требованиями к огнестойкости.
- Ограниченная прочность — сравнительно меньшая жесткость и несущая способность по сравнению с металлическими аналогами.
Важно отметить, что пластмассовые дюбели остаются оптимальным выбором для большинства бытовых и общестроительных задач, где не требуется максимальная нагрузочная способность и отсутствует риск возгорания. Их преимущества в виде долговечности и устойчивости к коррозии часто перевешивают недостатки в плане прочности.
Материалы изготовления пластмассового дюбеля:
- Полиэтилен
Преимущества: стойкость к кислотам, деформациям и низким температурам.
Недостатки: со временем начинает растрескиваться.
- Полипропилен
Преимущества: стойкость к нагреву до 140 °С, высокая твердость.
Недостатки: со временем начинает растрескиваться. Низкая стойкость к морозу.
- Полиамид (нейлон)
Преимущества: высокая прочность, жесткость, стойкость к вибрациям и механическим повреждениям. Считается самым надежным из всех материалов для пластмассовых дюбелей.
Недостатки: гигроскопичность, из-за которой невозможно работать в мороз или при высокой влажности.
Глава 3. Расчет нагрузки
3.1. Практический пример расчета
Рассмотрим типичную ситуацию: необходимо закрепить настенную конструкцию массой 50 кг с помощью двух точек крепления.
Алгоритм расчета:
1. Определяем распределение веса — нагрузка равномерно делится между крепежами.
2. Вычисляем нагрузку на один элемент — 25 кг на каждый дюбель с саморезом.
3. Подбираем крепеж с соответствующей несущей способностью (информация указывается производителем на упаковке)
Факторы, влияющие на несущую способность
При выборе крепежных элементов необходимо учитывать следующие параметры:
1. Тип основания — один и тот же дюбель демонстрирует разную эффективность в различных материалах (кирпич обеспечивает более надежное крепление, чем гипсокартон).
2. Направление монтажа — установка в потолочное перекрытие под прямым углом снижает удерживающую способность по сравнению со стенным креплением.
3. Глубина установки — влияет на прочность фиксации.
4. Характер нагрузки — важно различать статическое и динамическое воздействие.
Рекомендации по выбору
Для обеспечения надежности крепления специалисты советуют:
1. Закладывать запас прочности при выборе крепежных элементов.
2. Учитывать специфику конкретного монтажа.
3. Обращать внимание на условия эксплуатации конструкции.
4. Проверять соответствие характеристик дюбеля типу основания и предполагаемой нагрузке.

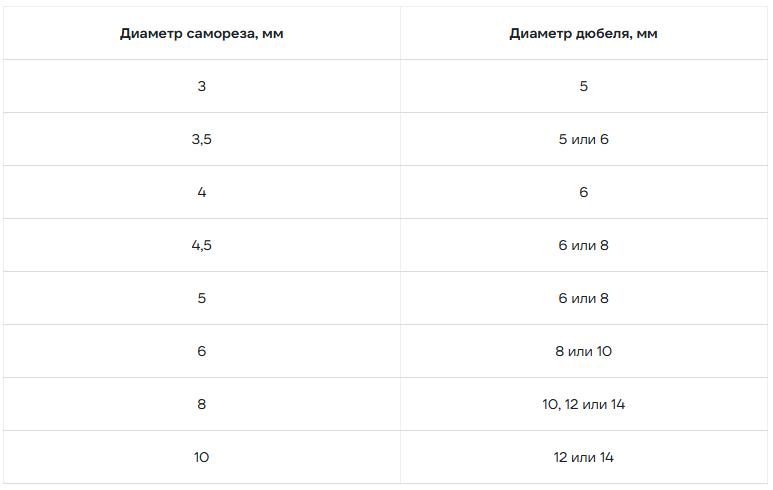

3.2. Подбор дюбеля к саморезу
3.3. Подбор сверла под дюбель
Источник - статья на сайте ВсеИнструменты.
